Bez względu na to, czy panele na podczerwień mają być głównym ogrzewaniem, czy tylko pełnić funkcję dogrzewającą, warto przyjrzeć się ich budowie. Na rynku oferowanych jest wiele paneli grzewczych. Są to produkty reklamowane jako produkowane w krajach Unii Europejskiej. Większość z nich, zwłaszcza te najtańsze, oparte są na tanim elemencie grzewczym wyprodukowanym w Chinach. Dotyczy to głównie różnego typu mat grzewczych. Nie brakuje też produktów całkowicie wyprodukowanych i importowanych z Chin.
Wspomniany element grzewczy, który jest „sercem” panelu, to najczęściej maty grzewcze. Nowsze panele mają folie grzewcze z włóknem węglowym. Najczęściej są to te najtańsze, wątpliwej jakości. Za te droższe trzeba zapłacić więcej. Nie brakuje również innych rozwiązań, w których elementem grzewczym są różnego rodzaju druty oporowe z metalu, elektrody w rdzeniu z tworzywa sztucznego.

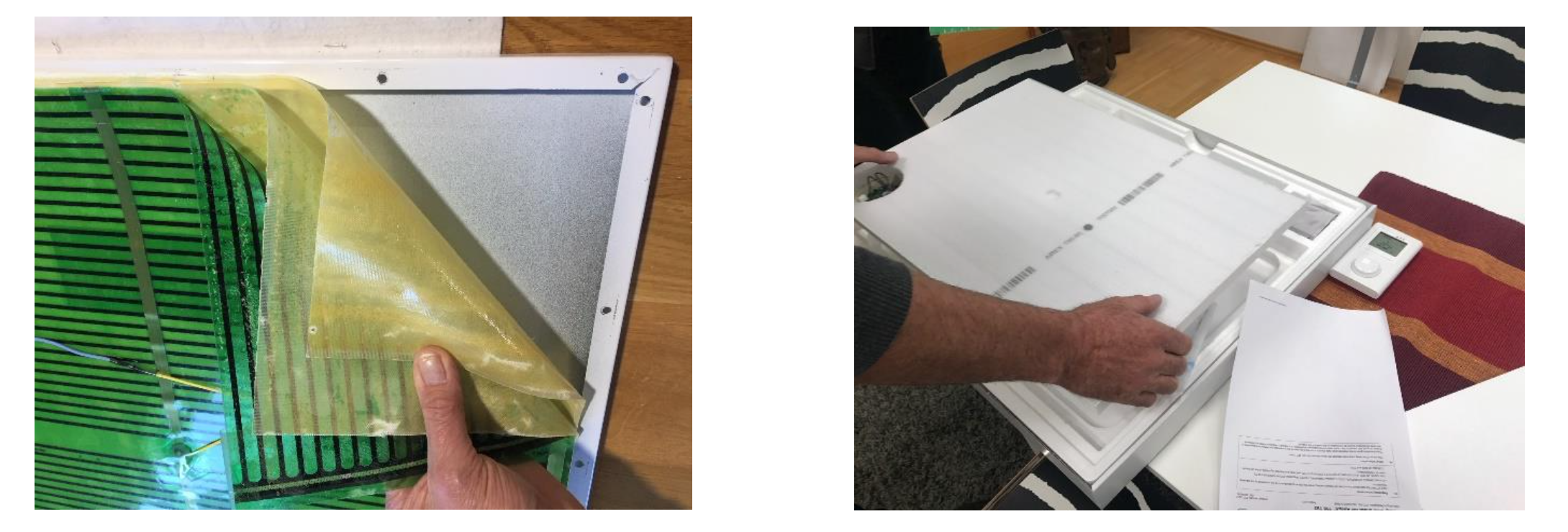

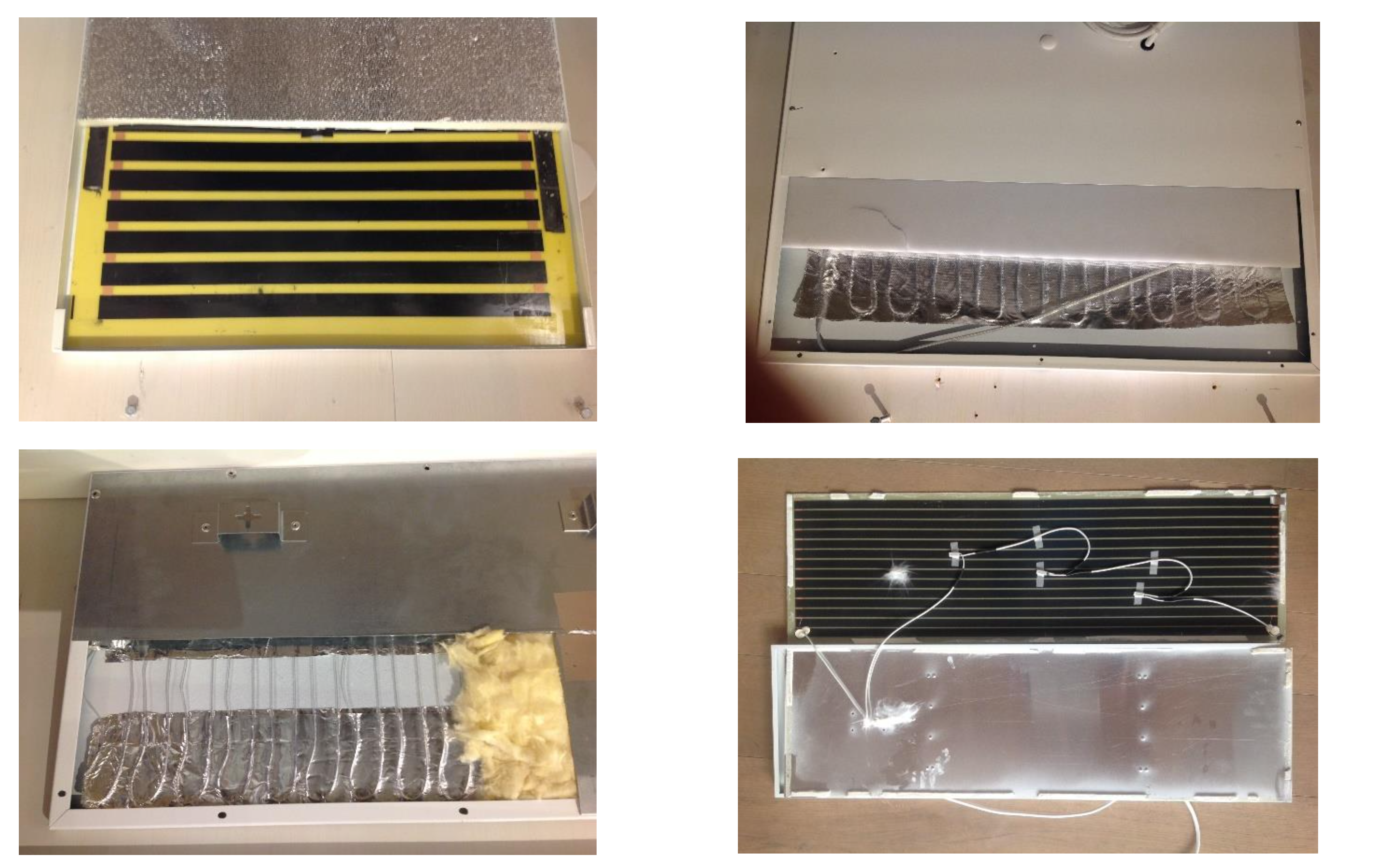

Poniżej kilka przykładów elementów grzewczych:
Najtańsze konstrukcje mają krótką żywotność. Poniższe zdjęcia przedstawiają obraz w kamerze termowizyjnej, zrobione tanim panelom z matą grzewczą lub folią grzewczą. Wyraźnie widać gorące, często przekraczające dopuszczalną temperaturę obszary, przemieszane z obszarami o zbyt niskiej temperaturze. To oznacza, że tylko część powierzchni takich urządzeń emituje ciepło podczerwone, a reszta powierzchni pracuje jak zwykły konwektor.
Równie ważne jest to, że najtańsze panele wytwarzają bardzo wysokie wartości pola elektromagnetycznego, szkodliwego dla naszego zdrowia. Zawsze należy zapytać sprzedawcę o certyfikat IGEF – Międzynarodowego Stowarzyszenia badającego natężenie pola elektromagnetycznego. Tylko nieliczne panele posiadają konstrukcję spełniającą wymogi certyfikatu, czyli zerową emisję elektrosmogu.
Bardzo istotnym elementem konstrukcji panelu jest rdzeń akumulujący. Jego brak jest zwykle spowodowany presją na najniższą możliwą cenę. Odbywa się to kosztem wydajności, trwałości i komfortu cieplnego.
W takich konstrukcjach bez rdzenia można spodziewać się wielu problemów eksploatacyjnych:
1. Szybkie schłodzenie powierzchni panelu po wyłączeniu zasilania energią, odczuwalne jest jako gwałtowny spadek intensywności odczucia ciepła w pomieszczeniu. Brak efektu dodatkowej emisji fali ciepła bez poboru energii elektrycznej = większe zużycie energii elektrycznej.
2. Bez trwale przyklejonego elementu grzejnego do rdzenia akumulującego, powierzchnia panelu może być nierównomiernie ogrzewana. Temperatura elementu grzejnego w niektórych miejscach może być wyższa niż bezpiecznik termiczny, co może spowodować uszkodzenie panelu.
3. Bez stałego rdzenia, ściśle zespolonego z elementem grzejnym i powierzchnią grzewczą , panele nie są sztywne i odchylają się od pionu lub poziomu podczas nagrzewania i schładzania. Psuje to estetykę, a rozszerzalność cieplna konstrukcji powoduje różne trzaski i niekomfortowe dźwięki.
4. W przypadku uderzenia mechanicznego, brak sztywnej konstrukcji niesie ryzyko poważnego uszkodzenia panelu.
Materiały zastosowane do wykonania zewnętrznej obudowy to kolejny istotny element każdego panelu na podczerwień. To nie tylko estetyka wyglądu urządzenia. Front panelu to powierzchnia grzewcza, poprzez którą emitowana jest fala ciepła podczerwieni. W tańszych konstrukcjach stosuje się blachę ocynkowaną, a tylko te najwyższej jakości wykonane są ze stali nierdzewnej. Zastosowana technologia i materiały mają wpływ na grubość panelu.
W tanich, starszych konstrukcjach o dużej grubości, (do dzisiaj spotykanych na rynku), stosuje się chropowatą powierzchnię, uzasadniając to zwiększeniem powierzchni emisyjnej. Taka chropowata powierzchnia paneli sprzyja osadzaniu się kurzu, który po podgrzaniu jest trudny do usunięcia. Łatwo też można uszkodzić mechanicznie taką powierzchnię przez nieostrożny kontakt.
Innym problemem związanym z panelami o dużej grubości jest zwykle konstrukcja luźno połączonych warstw: powierzchni grzewczej, elementu grzejnego, ściany tylnej i ewentualnie nieodpowiedniej izolacji. To powoduje różnego rodzaju trzaski i hałasy z powodu rozszerzalności cieplnej podczas nagrzewania i schładzania panelu. Ponadto taki układ ma gorsze, nierównomierne połączenie elementu grzejnego i powierzchni grzewczej.
Panele na podczerwień nie powinny ogrzewać zbyt intensywnie ściany, na której są zainstalowane (powierzchnia za panelem). Zbyt intensywne przenoszenie ciepła na tylną ścianę, zmniejsza temperaturę przedniej części panelu i osłabia emisję cieplej fali, przez co generuje straty ciepła.
Najtańsze typy paneli na podczerwień mają tylne obudowy z tworzywa sztucznego, z blachy ocynkowanej i innych materiałów o wysokiej emisyjności, które zmniejszają wydajność urządzenia i zwiększają koszty eksploatacyjne ogrzewania.
W tanich konstrukcjach, stosuje się izolację w korpusie panelu, której rolą jest podniesienie temperatury z przodu korpusu oraz zablokowanie emisji ciepła z tyłu panelu. Temperatura przedniej obudowy jest wyższa niż 100° C, a nawet 110° C, co przekracza już normę dopuszczalnej temperatury dla tego typu urządzeń, będących w zasięgu dotyku. Dlatego takie panele rekomendowane są głównie do montażu sufitowego.
Stopień ochrony IP
Tanie panele na podczerwień mają niższy stopień ochrony IP. Jest to stopień ochrony jaką obudowa urządzenia zapewnia w dostępie do niebezpiecznych części elektrycznych, przed wnikaniem ciał obcych oraz skutkami wnikania wody. Najczęściej spotykany poziom to IP20-IP34. Tanie konstrukcje wykonane z materiałów, w głąb których mogą przenikać nie tylko wilgoć, ale także kurz. To z kolei wpływa negatywnie na żywotność i wydajność paneli. Niski parametr IP to także zwiększone ryzyko obrażeń. Takie panele nie mogą być stosowane w łazienkach, zwłaszcza w pobliżu urządzeń z wodą takich jak kabina, wanna czy umywalka. Należy o tym pamiętać i wybierać panele o najwyższym stopniu ochrony IP.

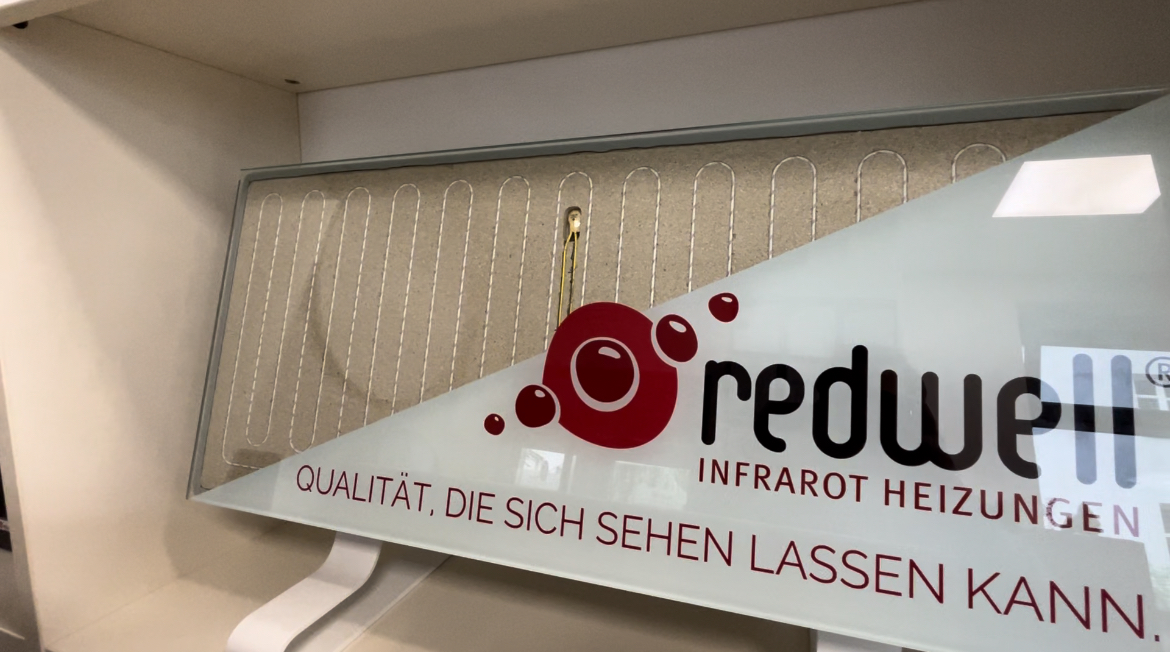

Budowa paneli marki Redwell
W urządzeniach Redwell elementem grzewczym jest włókno węglowe o odpowiednio dobranej strukturze (nanotechnologia). Włókna węglowe wyróżniają się wyjątkową trwałością podczas pracy,bez oznak jakiegokolwiek zużycia, są też odporne na uszkodzenia mechaniczne i przepięcia sieci.Osadzone w rdzeniu akumulacyjnym panelu wykonanym z wermikulitu, zapewniają najlepszy możliwy transfer ciepła do samego rdzenia, który równomiernie rozprowadza je po całej powierzchni panelu, zapewniając niemal idealny rozkład temperatury.
Ze względu na właściwości wermikulitu, podczas normalnej pracy urządzenia w zakresie temperatur od 20 ° C do 95 ° C, nie dochodzi do rozszerzalności cieplnej. Dzięki temu panel na podczerwień jest całkowicie cichy. Ważną zaletą jest też idealna stabilność kształtu paneli Redwell. Podczas pracy nie ma żadnego ugięcia, jak w przypadku paneli bez takiego rdzenia i bez sklejonych warstw.
